Компания ENGEL (Австрия) на выставке K 2025 впервые представит производственную ячейку для процесса производства декоративных и функциональных задних автомобильных фонарей на примере двухплитной литьевой машины серии Duo 700, сочетающей в себе технологии Foilmelt и Clearmelt.
ENGEL с помощью машины Duo 700 и поворотного стола ZECHMAYER продемонстрирует литье модуля заднего фонаря размером примерно 600 x 240 мм, где цветной рисунок фольги сначала переносится на одну сторону отформованной детали методом обратного впрыска термопласта (Foilmelt) с точным позиционированием и равномерной пресс-формой.

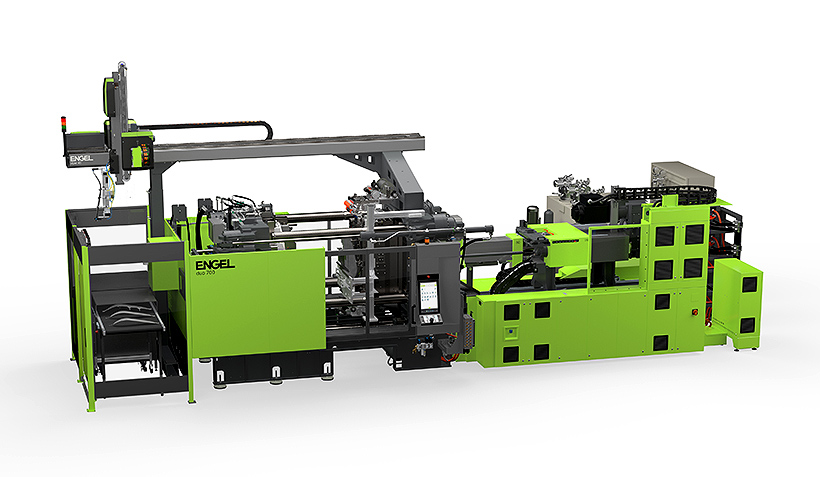

ENGEL на выставке K 2025 представит полностью автоматизированное решение для производства функциональных задних фонарей с полиуретановым покрытиемИзображение: ENGEL
На противоположной стороне пресс-формы в той же форме используется прозрачный расплав для заливки поверхности полиуретаном (ПУ), эффективно создавая внутриформенное покрытие, которое придает детали высокопрозрачный, устойчивый к царапинам и улучшающий дизайн поверхностный слой за один производственный цикл.
Сочетание технологий с потенциалом экономии
Решающее преимущество объединения различных технологических этапов в одном цикле заключается в том, что устойчивость к царапинам, обеспечиваемая прозрачным расплавом, исключает необходимость в дорогостоящем твердом покрытии. Кроме того, слой ПУ защищает от пожелтения, вызванного УФ-излучением. Компания ENGEL, являясь поставщиком комплексной системы для этой производственной ячейки, интегрировала высокоточную установку PUR от компании CANNON.

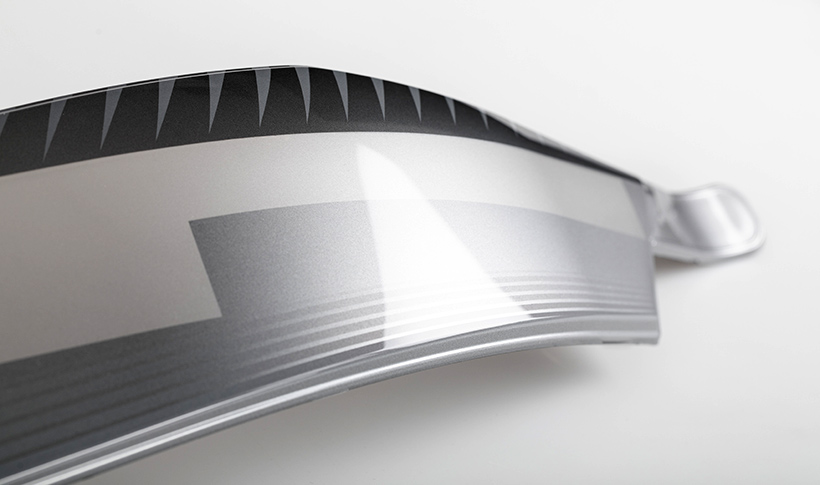

Инновационные задние фонари отлитые на ТПА ENGEL с декоративной фольгой и защитой из полиуретана с использованием клея-расплаваИзображение: ENGEL
Другое ценовое преимущество по сравнению с традиционным трехкомпонентным литьем под давлением заключается в использовании технологии Foilmelt, при которой на деталь переносится только цветной рисунок с помощью внутриформованного декорирования (IMD) фольгой. Это достигается за счет нагрева расплава полимера, при этом сама фольга-носитель удаляется, что экономит материал и позволяет создавать высокоточный оптический дизайн.
Компактный, эффективный и перспективный
Благодаря компактной конструкции машина ENGEL Duo с усилием смыкания 7000 кН и вертикальным поворотным столом занимает мало места, несмотря на высокий уровень интеграции процесса. По сравнению со сложными решениями с индексными плитами, такая конструкция не только снижает стоимость пресс-формы, но зачастую и требуемые габариты машины, что является ключевым преимуществом с точки зрения энергоэффективности и инвестиционных затрат.
Для извлечения деталей в ячейку интегрирована новая версия линейного робота ENGEL Viper 40. Автоматизация обеспечивает компактность и быстроту, что дополнительно повышает общую эффективность производственного участка.
Сочетание функциональности и дизайна
В качестве полимера для заднего фонаря используется полиметилметакрилат (ПММА) марки Plexiglas® 8N, а полиуретан поставляется компанией VOTTELER. В представленном примере изделия ENGEL осуществляет весь процесс производства литья под давлением, требующий высокой точности размеров и качества расплава для обеспечения надежного переноса рисунка фольги и отсутствия дефектов на слое полиуретана.
Переносная фольга поставляется компанией LEONHARD KURZ, специализирующейся на обработке поверхностей, которая также предоставляет соответствующее разматывающее устройство. На стенде LEONHARD KURZ (зал 5 / A19) компонент, изготовленный на системе ENGEL, оснащается дополнительной встроенной электроникой в виде фольгированных светодиодов путем приклеивания к функциональной фольге на внутренней поверхности.
Данное решение обеспечивает беспрецедентный уровень гибкости дизайна и вариантов исполнения: мощные светодиодные фольги наносятся только на проверенные детали, функции освещения можно настраивать индивидуально, а цветные световые сигналы, например для идентификации беспилотных автомобилей, могут быть реализованы без замены пресс-формы, что представляет собой очевидную альтернативу традиционному многокомпонентному литью под давлением.
В компании отмечают, что сочетание декорирования, нанесения защитного покрытия и интеграции технологических процессов на установке Duo 700 делает технологию ClearMelt эффективной ключевой технологией для современных автомобильных осветительных приборов.
